玻璃爐粘土磚基本成分及其性能

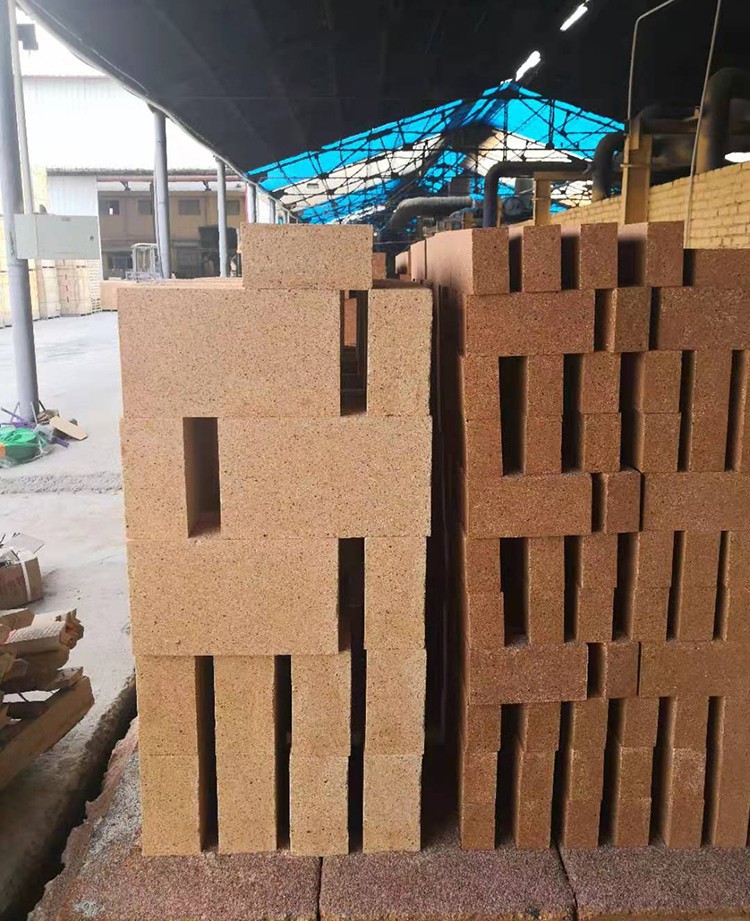

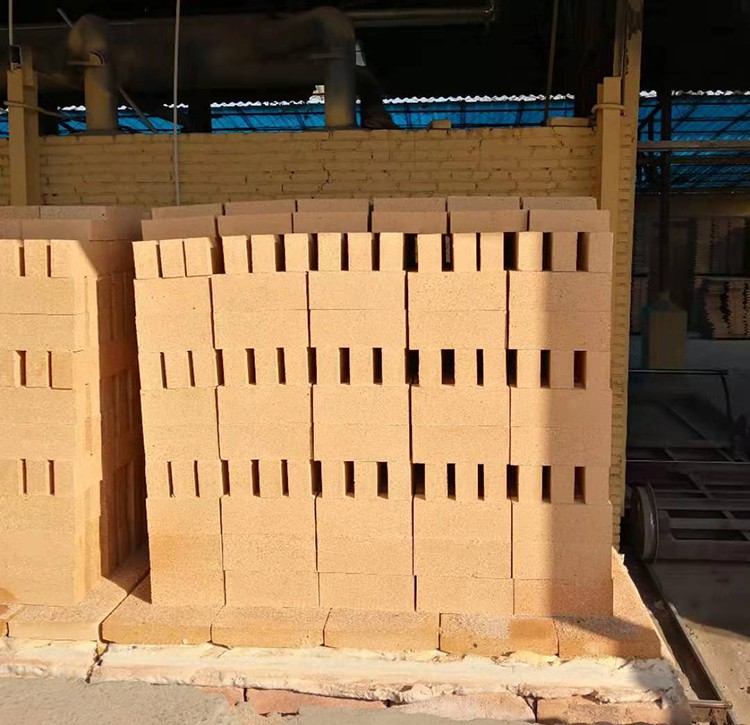

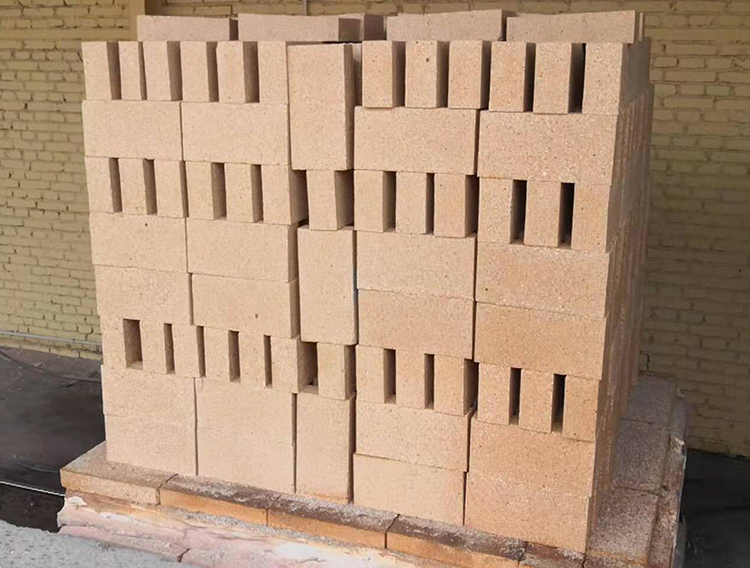

玻璃熔窯用粘土磚其主要成分是Al2O3含量為30~48%、SiO2含量為50~70%；

它是偏酸性的耐火材料，隨著磚中Al2O3含量的增加其酸性逐漸減弱，因此粘土磚宜用于酸性窯爐環(huán)境；能抵抗酸性熔渣和酸性氣體的侵蝕，對(duì)堿性物質(zhì)的抵抗能力稍差。粘土磚的熱性能好，耐急冷急熱。 粘土磚的耐火度與硅磚不相上下，高達(dá)1690~1730℃，但荷重軟化溫度卻比硅磚低200℃以上。因?yàn)檎惩链u中除含有高耐火度的莫來石結(jié)晶外，還含有接近一半的低熔點(diǎn)非晶質(zhì)玻璃相。

玻璃熔窯用粘土磚其密度為2 .40至2.56g/cm3，其耐火度雖然高達(dá)1700℃，但荷重軟化溫度只有1300℃左右，因此在高溫使用時(shí)不能承重、不能受壓；

粘土磚的抗熱震性較好，波動(dòng)范圍較大，一般大于10次（1100℃/水冷），這與粘土磚的線膨脹系數(shù)值不太大又無多晶轉(zhuǎn)變現(xiàn)象及具有明顯顆粒結(jié)構(gòu)有關(guān)。

耐火粘土的化學(xué)成分是影響其質(zhì)量的重要因素之一。Al2O3是耐火粘土的有益組分，主要賦存于氫氧化鋁礦物（一水硬鋁石、勃姆石、三水鋁石），其次賦存于鋁硅酸鹽礦物（高嶺石、伊利石、蒙脫石等）中。一般來說，軟質(zhì)和半軟質(zhì)粘土含Al2O3為30%～45%，硬質(zhì)粘土為35%～50%，高鋁粘土為55%～70%。

SiO2主要賦存于粘土礦物中，亦有微量的原生石英殘屑存在。SiO2含量變化較大，高鋁粘土中一般為3%～35%，硬質(zhì)粘土中為43%～66%。Fe2O3主要賦存于赤鐵礦、磁鐵礦、針鐵礦、菱鐵礦中，是耐火粘土的主要有害成分。Fe2O3含量無明顯規(guī)律，高鋁粘土中含量在0.5%～2.2%，硬質(zhì)粘土中含量在0.5%～2.5%，軟質(zhì)粘土中一般為1.0%～2.5%。K2O和Na2O也是耐火粘土的有害雜質(zhì)，主要賦存于伊利石和云母類等礦物中，含量變化較大。CaO和MgO等雖為有害雜質(zhì)，但含量一般甚微。
